Rurki syfonowe stosowane są przy pomiarach ciśnienia cieczy, par i gazów w celu obniżenia temperatury medium, którego wartość ciśnienia ma być zmierzona. Dopuszczalna temperatura robocza 300 st. C, a dopuszczalne ciśnienie robocze w tej temperaturze wynosi 25 MPa.
Podział rurek.
1. Typy. W zależności od kształtu rozróżnia się cztery typy rurek syfonowych:
- pętlicowe - P

wariant wykonania wg normy DIN - rurka pętlicowa mała - P(M)

- w kształcie litery U z doprowadzeniem i odprowadzeniem ciśnienia w jednej płaszczyźnie - UA
- w kształcie litery U z doprowadzeniem i odprowadzeniem ciśnienia w dwóch wzajemnie prostopadłych płaszczyznach - UB
- w kształcie podwójnej litery U z doprowadzeniem i odprowadzeniem ciśnienia w jednej płaszczyźnie - UC
2. Odmiany. W zależności od sposobu podłączenia do instalacji rozróżnia się trzy odmiany rurek syfonowych:
- łączonych z dwóch stron za pomocą gwintu - 1
- łączonych od strony doprowadzenia ciśnienia za pomocą spawania, a od strony odprowadzenia ciśnienia za pomocą gwintu - 2
- łączonych z dwóch stron za pomocą spawania - 3
Materiał rurek.
- rura precyzyjna bez szwu o średnicy zewnętrznej 13,5 mm, grubość ścianki 2,9 mm, stal konstrukcyjna R35
- rura precyzyjna bez szwu o średnicy zewnętrznej 14 mm, grubość ścianki 2 mm, stal kwasoodporna 1.4541 (przy pomiarach ciśnienia mediów agresywnych w stosunku do stali konstrukcyjnej)
Rurki mogą być pomalowane na kolor czarny (proszkowo), ocynkowane galwanicznie na kolor żółty, lub bez pokrycia - surowe.

Rurki syfonowe

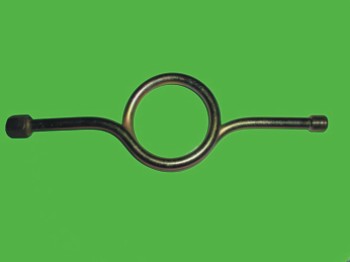

Rurka pętlicowa (typ P).

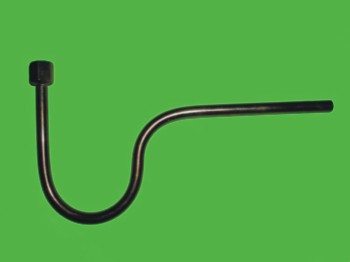

Rurka typu UA.
